为敌后游击队设计的乞丐枪,温彻斯特“解放者”系列霰弹枪

说起“解放者”,Libertator,大家很容易想到二战时期美国战略情报局投放给敌后游击队的简易手枪,这种手枪大量采用钣金工艺,枪管无膛线,只能单发装填射击,发射.45ACP手枪弹。战时游击队员可用这种单发手枪近距离射杀敌兵,抢夺制式武器,反过来即使这种手枪被查获,因为它太廉价、太简易,损失也不大,对敌正规军来说也毫无价值。

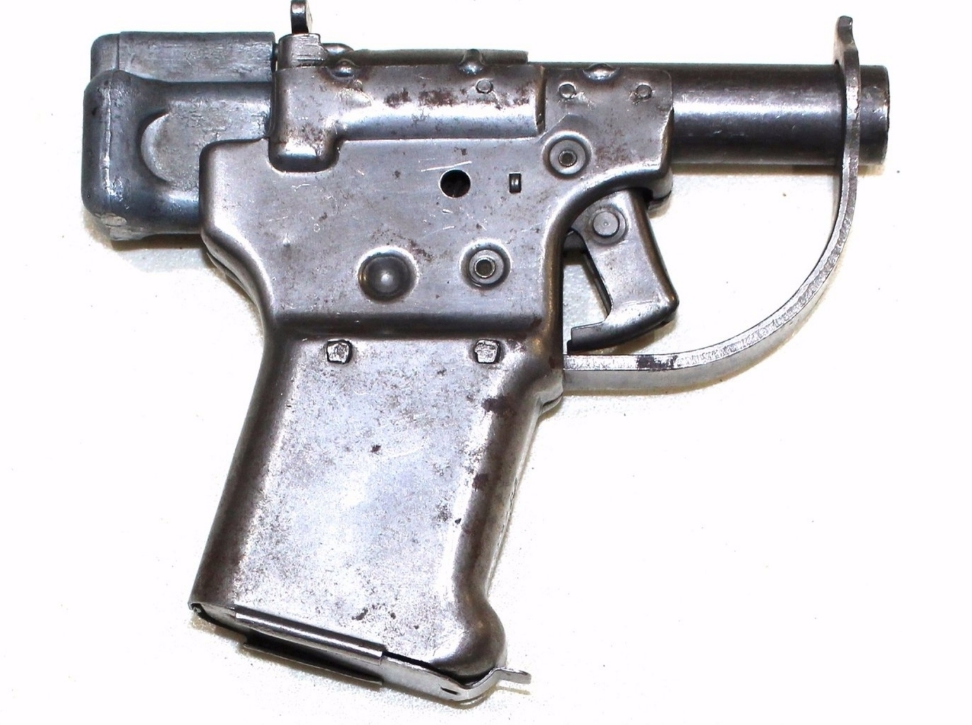

二战时的“解放者”手枪

然后到了1960年代,美国枪械设计师罗伯特·L·希尔伯格 (Robert L. Hillberg)又设计了一款类似思路的“叛乱武器”,所不同的是,这回他设计的是霰弹枪。这种“叛乱武器”后来由美国温彻斯特公司投入生产,延续了“解放者”的名字,命名为温彻斯特“解放者”霰弹枪。

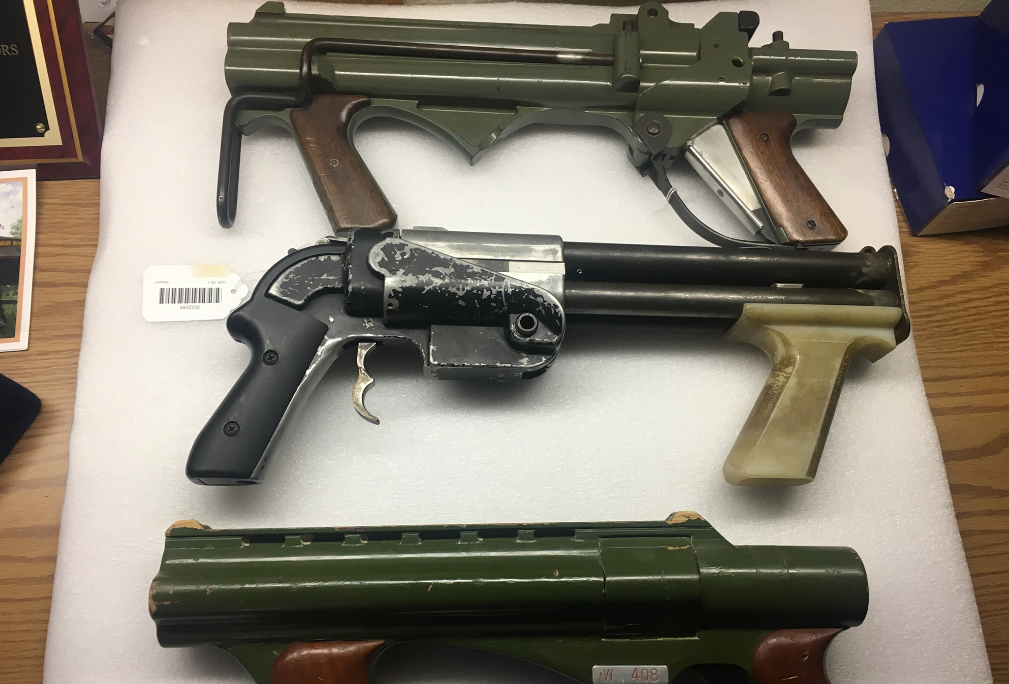

温彻斯特“解放者”系列I霰弹枪,从上到下分别为Mk.II、Mk.III和Mk.I(木制模型)。

希尔伯格的“叛乱武器”思路,其历史大背景是美苏冷战,尤其是1960年代初,美国在越南实行的“特种战争”,即美国出武器、出教官、出特种部队,扶持南越武装与“越共”作战。希尔伯格认为,在冷战大背景下有必要设计一种简易武器,操作一定要简便,满足最低限度能打死人、不会搞死自己的性能指标,还要极端廉价,在需要的时候大量生产,秘密提供给敌后叛乱武装,这样不需付出较大成本就能严重扰乱敌后方统治基础,像狗皮膏药一样磨人,还能隐蔽武器来源,不在外交上惹麻烦。

希尔伯格“叛乱武器”的设想获得了美国国防部高级研究计划署(DARPA)和温彻斯特武器公司的关注,他们与希尔伯格合作,推出了温彻斯特“解放者”系列霰弹枪,之所以用“解放者”这个名字,那肯定是向二战时的“解放者”手枪致敬,因为前者继承了后者游击队简易武器的设计思想。

温彻斯特“解放者”系列霰弹枪有Mk.I、Mk.II和Mk.III三个型号,它们共同的特征是采用4管并列枪管,其中Mk.I为20号口径,Mk.II为16号口径,Mk.III为12号口径。该系列霰弹枪力求廉价,要求将成本压在20美元内,所以采用大量廉价材料,加工也力求简便。下面根据Mk.I、Mk.II和Mk.III三个型号,分别介绍这一系列霰弹枪的技术特征。

Mk.I

温彻斯特“解放者”Mk.I是该系列第一个型号,没有留下实物,仅有图纸和木制模型。该型枪的特点是无枪托,前后双握把,满手握的大型扳机,机匣采用压铸铝合金,4个枪管包裹在铝合金机匣内,装填方式采用中折装填。

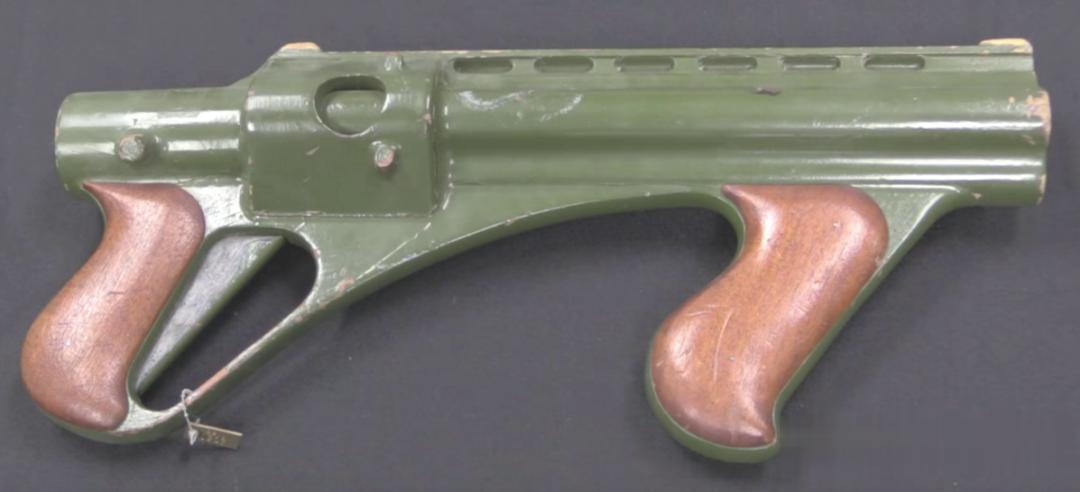

温彻斯特“解放者”Mk.I的木制模型

Mk.I的4个枪管呈菱形排列,4发20号口径霰弹采用预封装形式,装在一个塑料弹托里一并装入枪膛,这还是希尔伯格的专利设计。采用20号口径一是降低膛压,避免铝合金压铸的枪身承受不住,二是减小预封装弹托横向尺寸,但后来觉得,4发封装在一起的20号霰弹整体尺寸还是太大,质量也太大,携行不便,于是从Mk.II开始取消了这种预封装弹药,改为单独装填4发霰弹,枪管排列方式也改为正方形截面。

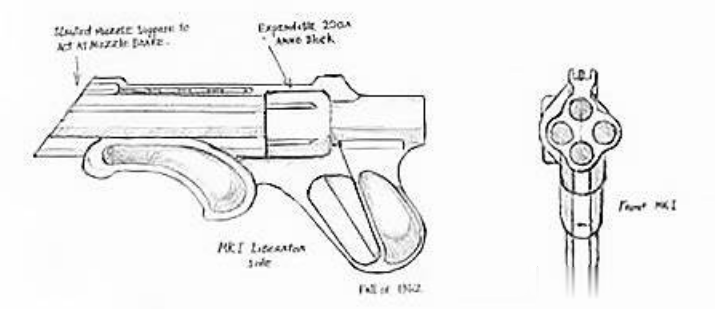

温彻斯特“解放者”Mk.I最初的草图,4个枪管呈菱形排列,4发弹药采用预封装形式。

Mk.II

Mk.II是温彻斯特“解放者”系列中真正设计成原型枪,并少量生产的型号。这一型的机匣采用铝镁合金铸造,4个薄壁钢枪管呈正方形排列铸在铝镁合金机匣里,口径改为稍大的16号;该枪有一个非常简陋的钢丝枪托,装在后方可抵肩射击,不用时可拆下来装到前面,左右两根架腿紧贴在机匣两侧收纳。

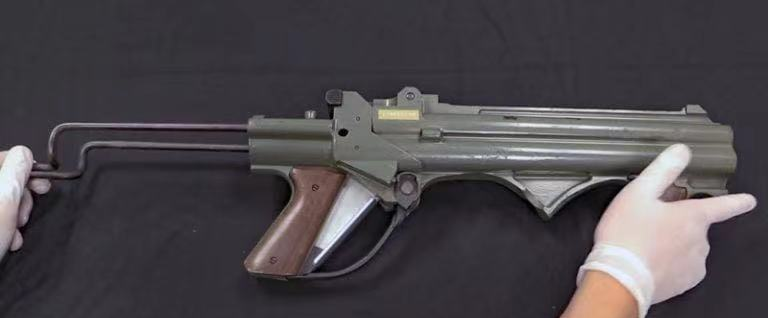

温彻斯特“解放者”Mk.II钢丝枪托展开的状态

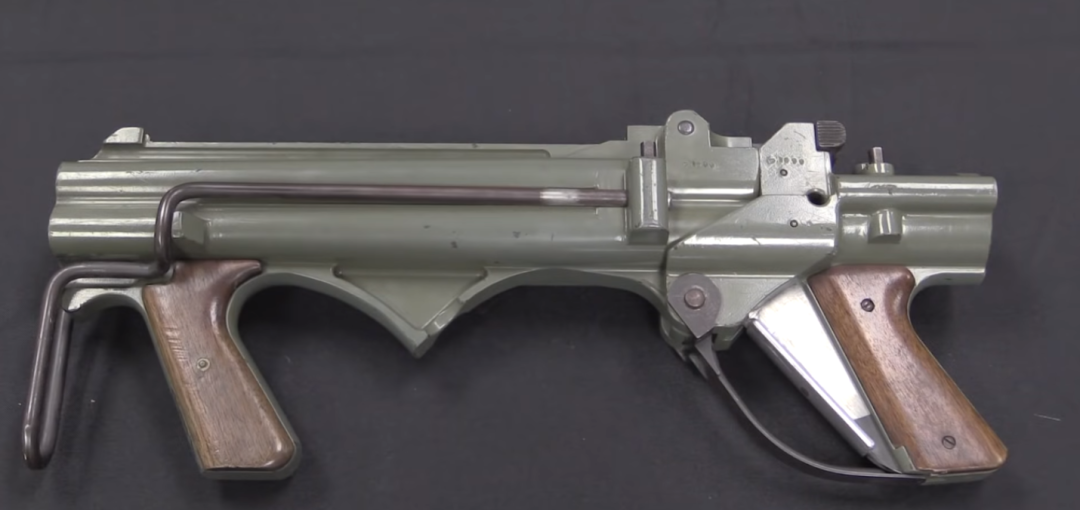

钢丝枪托拆下后反装在前方收纳的状态

Mk.II的枪管卡榫位于机匣顶部,有点类似“韦伯利”中折装填转轮手枪的枪管卡榫,按压卡榫后可将枪管向前翻折打开后膛,装填4发16号霰弹;该枪为击锤回转击发,纯双动,连续扣动4次扳机可逐次击发4个枪管内的枪弹,随后再次撅开枪管,4个枪管中央的抛壳挺自动向后弹出,将4个空弹壳抛出。

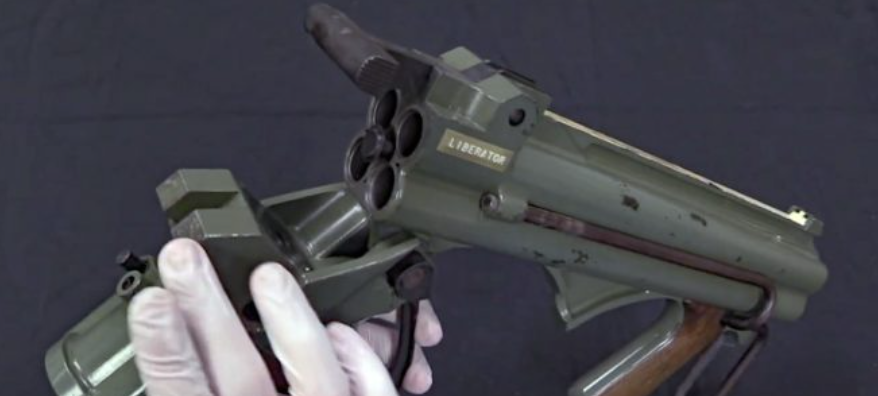

枪管撅开的温彻斯特“解放者”Mk.II

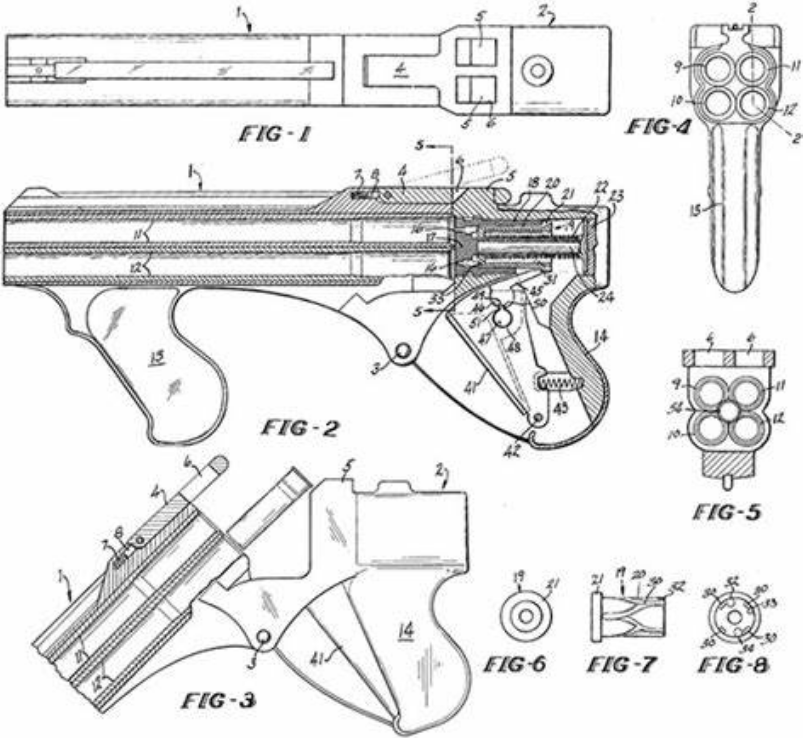

温彻斯特“解放者”Mk.II结构图纸

Mk.II采用的4个薄壁钢枪管铸在铝镁合金机匣内的定位方式看似新颖,实际上缺点很多,4个枪管需先准确定位,在铸造中还要防止位移变形,难度非常大,所以后来温彻斯特公司放弃了Mk.II,有了温彻斯特“解放者”Mk.III。

Mk.III

Mk.III的产量是温彻斯特“解放者”三个型号中最大的,但也没多少。与Mk.II相比,Mk.III放弃了枪管铸在铝镁合金内的固定方式,改为外露枪管,前方用一个钢板冲压的固定片固定;扳机放弃了Mk.I、Mk.II上整个手掌按压的大型扳机,改为普通扳机;击锤改为外露式,但仍采用双动击发,连续扣压4次扳机可依次击发4个枪管里的枪弹。

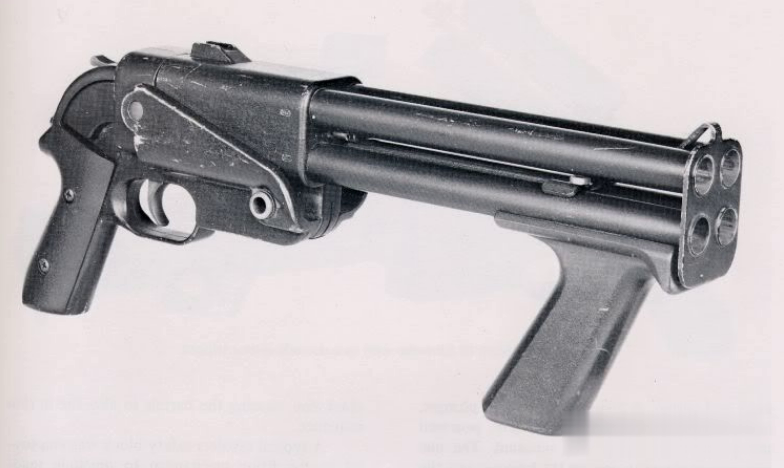

温彻斯特“解放者”Mk.III霰弹枪

温彻斯特“解放者”系列推出Mk.III的时候,原本寄希望的军方和情报部门订单仍没有来,充当“叛乱武器”的机会似乎是没有了,温彻斯特公司打算扩大该枪的营销范围,试图作为一种警用防暴霰弹枪卖给执法部门,还宣传其可作为飞行员求生枪使用,为此他们将口径改为更常见的12号,这样就能兼容市面上各种12号口径致命、非致命弹药。

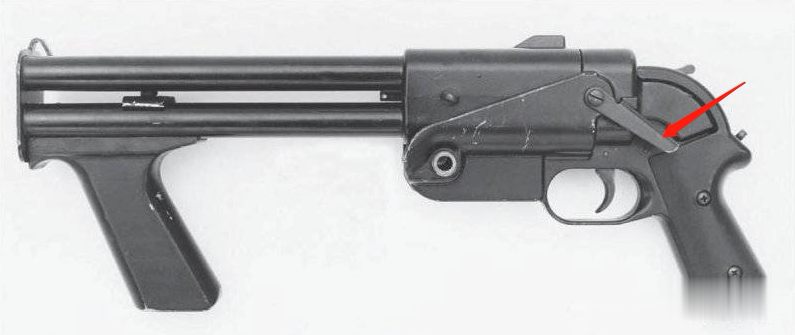

温彻斯特“解放者”Mk.III霰弹枪,箭头指的是枪管中折时按压的卡榫杠杆。

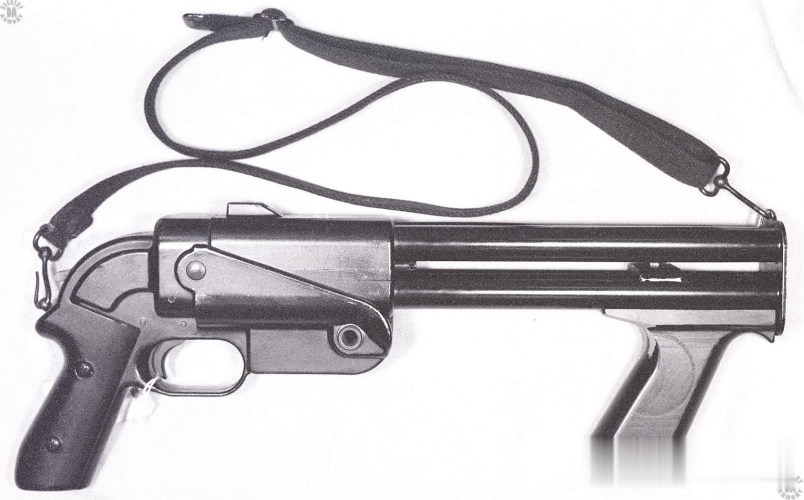

装上枪背带的温彻斯特“解放者”Mk.III霰弹枪

但作为警用霰弹枪,温彻斯特“解放者”Mk.III相对传统泵动霰弹枪并无特殊优势,而该枪枪管长度又小于18英寸,属平民限制持有的NFA三级管制武器,无法向民用市场出售,变得不上不下,不尴不尬。最后在既无军方订单,又无执法部门订单的窘境下,温彻斯特公司于1965年对“解放者”Mk.III彻底失去了信心,终止了这个项目。

在温彻斯特公司彻底放弃“解放者”系列之后,希尔伯格的“叛乱武器”设想算是寄了,但没想到柯尔特公司也来吃这碗冷饭,诈尸了一回。

1967年,柯尔特公司看上了希尔伯格多管霰弹枪的设计,搞了一款有8个20号口径枪管,再加中央一个催泪弹枪管的霰弹枪,叫“防卫者”(Defender)。

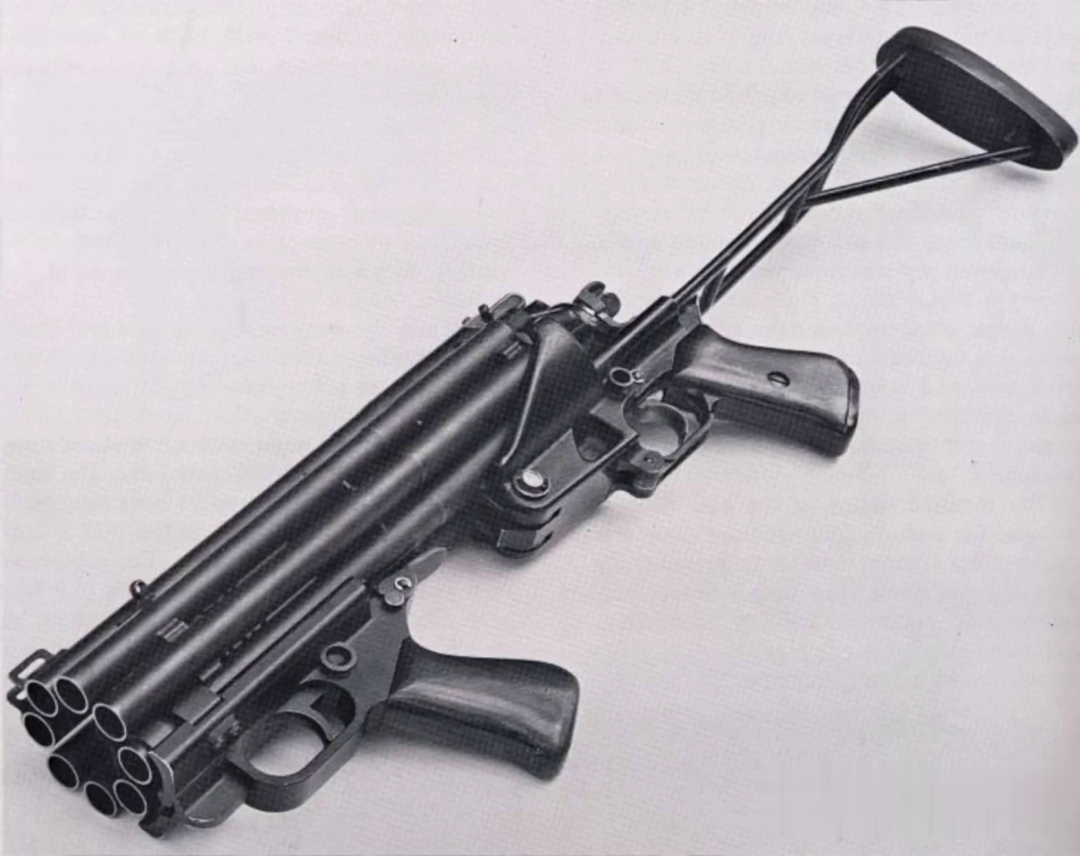

柯尔特“防卫者”,外周8个20号口径枪管,用后扳机发射,中间还藏有一个催泪弹枪管,用前扳机发射,还是撅把装填。

“防卫者”试图打开警用武器市场,作为一种既可以发射致命霰弹,又可以发射催泪弹的多用途武器,但和温彻斯特“解放者”一样,柯尔特“防卫者”根本得不到市场认可,最终只造了几把样枪,还是寄了。

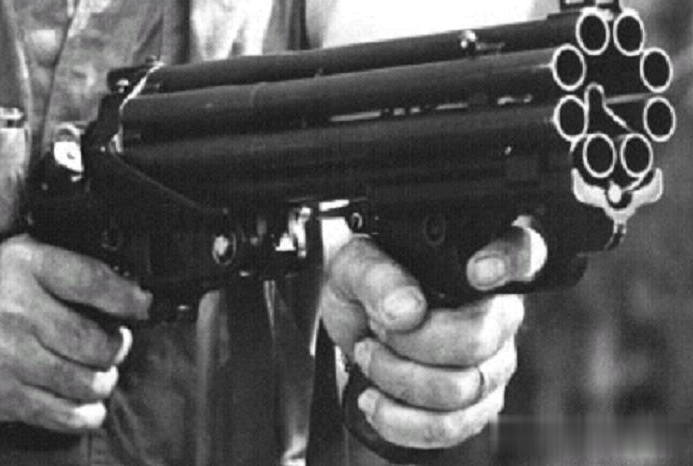

柯尔特“防卫者”的握持射击方式
